Helical vs Cyclodrive ทน แรง และเงียบกว่า?

การเปรียบเทียบ

เฟืองฟันเฉียง (Helical Gear) กับ เกียร์ไซโคล (Cycloidal Drive / Cycloidal Gear)

จะดูจากหลายปัจจัย เช่น ความแม่นยำ แรงบิด อัตราทด ความเงียบ และโครงสร้างระบบส่งกำลัง

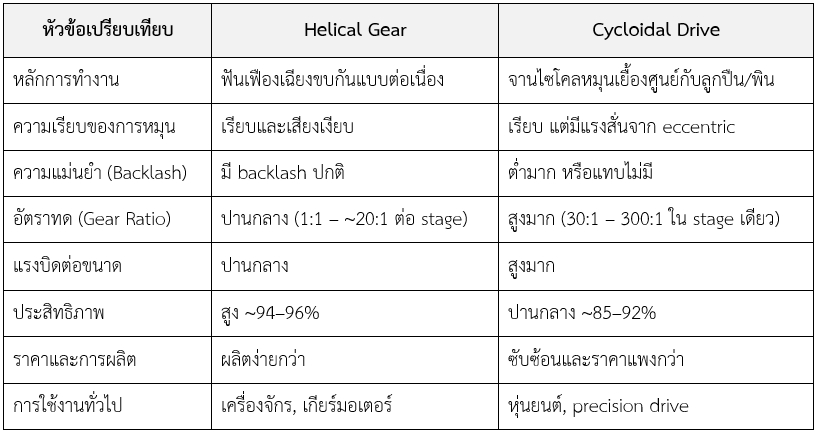

ขอสรุปเป็นตารางเข้าใจง่ายก่อนแล้วค่อยอธิบายรายละเอียด

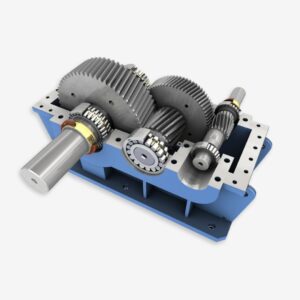

1. เฟืองฟันเฉียง (Helical Gear)

✅ ข้อดี
1. 1. การทำงานเรียบและเสียงเงียบ ฟันเฟืองจะสัมผัสกันแบบค่อย ๆ เข้าหากัน ทำให้แรงกระแทกลดลงและสั่นสะเทือนต่ำ
2. 2. รับโหลดได้สูงกว่าเฟืองตรง เนื่องจากมีหลายฟันสัมผัสพร้อมกัน ทำให้กระจายแรงได้ดี
3. 3. เหมาะกับความเร็วสูง ระบบส่งกำลังมีความเสถียรและสั่นสะเทือนต่ำ
4. 4. ประสิทธิภาพสูง เกียร์แบบนี้สามารถมี efficiency ประมาณ 94–96% ใน gear reducer
5. 5. โครงสร้างง่ายและต้นทุนไม่สูงมาก เทียบกับระบบ reduction แบบพิเศษ
7. ❎ ข้อเสีย
  1. 1. เกิดแรงดันตามแนวแกน (Axial Thrust) ต้องใช้ thrust bearing รองรับแรงด้านข้าง
  2. 2. มีการลื่นของฟันเฟือง ทำให้เกิดความร้อนและการสูญเสียพลังงานบางส่วน
  3. 3. อัตราทดสูงมากทำได้ยาก ถ้าต้องการ ratio สูงต้องใช้หลาย stage

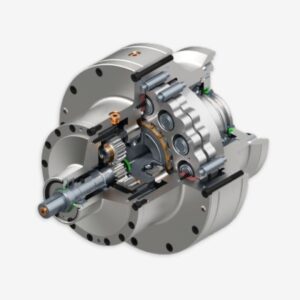

2. Cycloidal Drive (ไซโคลไดรฟ์)

✅ ข้อดี
1. 1. Backlash ต่ำมาก เหมาะกับงาน precision เช่น robot joint
2. 2. อัตราทดสูงในขั้นเดียว เช่น 30:1 ถึงมากกว่า 300:1
3. 3. แรงบิดสูงต่อขนาด (High torque density) ให้ torque มากในขนาดที่เล็กกว่า
4. 4. ทนแรงกระแทกได้ดี เพราะมีหลาย contact point พร้อมกัน
5. 5. ความแข็งแรงสูง (rigidity สูง) เหมาะกับ robotics และ servo system

❎ ข้อเสีย

1. ประสิทธิภาพต่ำกว่า Helical ประมาณ 85–92%
2. โครงสร้างซับซ้อนมาก มี eccentric shaft, cycloid disk, pin gear
3. ต้นทุนผลิตสูง ต้อง machining ความละเอียดสูง
4. อาจเกิด vibration จาก eccentric motion

3.สรุปเลือกใช้แบบไหนดี

เลือก Helical Gear ถ้า
- • ต้องการ ประสิทธิภาพสูง
- • ใช้กับ มอเตอร์ความเร็วสูง
- • ระบบ gearbox อุตสาหกรรมทั่วไป
- • ต้องการ ต้นทุนต่ำ
