ชนิดของ Low Speed Back Stop Type
Back Stop สำหรับงานความเร็วต่ำ (Low Speed Back Stop) สามารถแบ่งออกเป็น 2 ประเภทหลัก ได้แก่
-
1. Ratchet & Pawl
-
2.Overrunning Clutch Design
-
2.1 Roller Clutch Type
-
2.2 Sprag Clutch Type
-
🔹Ratchet & Pawl คืออะไร
Ratchet & Pawl เป็น Back Stop ที่ใช้เฟืองทางเดียว (Ratchet) และก้านค้ำ (Pawl)
เพื่อป้องกันการหมุนย้อนกลับของระบบลำเลียง

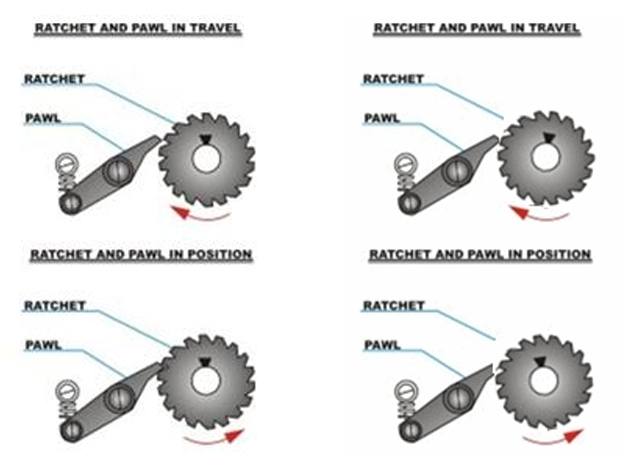

• หลักการทำงานของ Ratchet & Pawl
เฟืองทางเดียว (Ratchet) จะประกอบเข้ากับเพลาของ Gear Reducer หรือเพลาของ Pulley
ขณะที่ก้านค้ำ (Pawl) จะสัมผัสกับเฟืองตลอดเวลา
เมื่อระบบลำเลียงหยุดทำงาน ก้านค้ำจะล็อกเฟืองทางเดียว ทำให้เพลาไม่สามารถหมุนย้อนกลับได้
จึงทำหน้าที่เป็น Back Stop
• ข้อจำกัดของ Ratchet & Pawl
เนื่องจากก้านค้ำสัมผัสกับเฟืองตลอดเวลาขณะเครื่องจักรทำงาน จึงทำให้เกิด
• เสียงดังขณะทำงาน
• การสึกหรอสูง
• อายุการใช้งานสั้น
• ความปลอดภัยในการใช้งานต่ำ
ด้วยเหตุนี้ Back Stop ชนิด Ratchet & Pawl จึงไม่นิยมใช้งานในระบบลำเลียงในปัจจุบัน
🔹Overrunning Clutch Design คืออะไร
Overrunning Clutch Design เป็น Back Stop ที่ถูกออกแบบให้มีความน่าเชื่อถือในการใช้งานสูง โดยระบบภายในจะหยุดแรงบิดของระบบลำเลียงโดยอัตโนมัติเมื่อเครื่องหยุดทำงาน และสามารถหมุนฟรีได้ในทิศทางการทำงานปกติ
Back Stop ชนิดนี้รองรับช่วงความเร็วในการใช้งานได้กว้างกว่า Back Stop ชนิดอื่น และรองรับแรงบิดได้สูง
สามารถแบ่งได้เป็น 2 ประเภท ได้แก่
• Roller Clutch Type
• Sprag Clutch Type
• หลักการทำงานของ Overrunning Clutch Design
Back Stop ชนิดนี้ทำงานด้วยหลักการขัดตัวของเม็ด Clutch ภายใน
เม็ด Clutch จะขัดตัวกับ Housing ในทิศทางหนึ่ง เพื่อป้องกันการหมุนย้อนกลับ และสามารถหมุนฟรีได้ในอีกทิศทางหนึ่ง เพื่อให้ระบบทำงานได้ตามปกติ

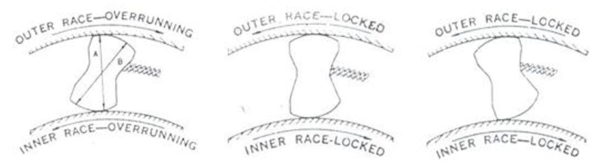

🔹Sprag Clutch Type
Sprag Clutch Type เป็นเม็ด Clutch ที่สามารถออกแบบได้หลายรูปแบบ
เมื่อ Back Stop หมุนในทิศทางทวนเข็มนาฬิกา จะสามารถหมุนได้อย่างอิสระ
แต่เมื่อหมุนในทิศทางตามเข็มนาฬิกา เม็ด Clutch จะขัดตัวกับ Housing ทำให้ไม่สามารถหมุนย้อนกลับได้

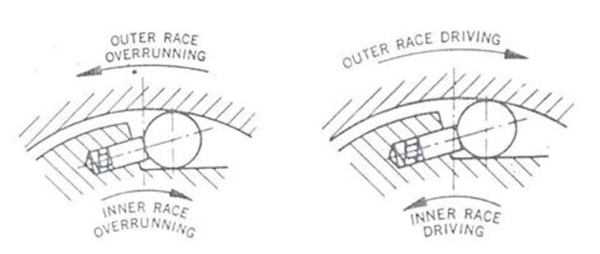

🔹Roller Clutch Type
Roller Clutch Type มีหลักการทำงานเช่นเดียวกับ Sprag Clutch Type
ข้อแตกต่างคือ Roller Clutch Type มีข้อดีในด้านการซ่อมบำรุงและการจัดหาอะไหล่ (Spare Part)
เนื่องจากชิ้นส่วนเป็นมาตรฐาน ผลิตได้ง่าย และมีความน่าเชื่อถือสูง
ด้วยเหตุนี้ Roller Clutch Type จึงเป็น Back Stop ที่ได้รับความนิยมและถูกใช้งานอย่างแพร่หลายในปัจจุบัน
🔹สรุปชนิดของ Low Speed Back Stop
