Worm Gear สำหรับระบบ Conveyor

“วิธีเลือก Worm Gear Reducer สำหรับระบบสายพานลำเลียง (Conveyor) ให้เหมาะกับงานอุตสาหกรรม”

วิธีเลือก Worm Gear Reducer สำหรับระบบสายพานลำเลียง (Conveyor) ให้เหมาะกับงานอุตสาหกรรม

การเลือก Worm Gear ที่ไม่เหมาะสมอาจทำให้เกิดปัญหา มอเตอร์กินกระแสสูง, เกียร์ร้อน และเกียร์เสียก่อนเวลา

ดังนั้นควรพิจารณาปัจจัยต่อไปนี้

🔹ขั้นตอนที่ 1 คำนวณความเร็วสายพานที่ต้องการ

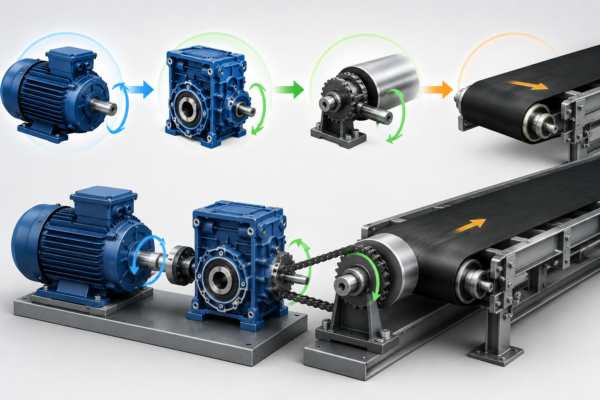

คำนวณความเร็วของระบบสายพานลำเลียง มอเตอร์เกียร์ มอเตอร์ประหยัดไฟ

• ตัวอย่างการคำนวณความเร็วสายพาน

ต้องการให้สายพานเคลื่อนที่ด้วยความเร็ว 20 เมตรต่อนาที

เส้นผ่านศูนย์กลางลูกกลิ้ง 200 มิลลิเมตร

ข้อมูลนี้จะช่วยคำนวณรอบเพลาที่ต้องใช้จริง ก่อนเลือกอัตราทดเกียร์

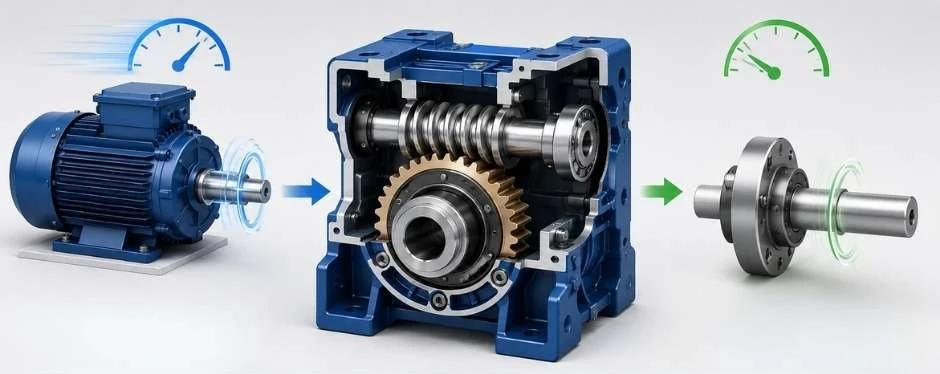

🔹ขั้นตอนที่ 2 คำนวณอัตราทดเกียร์

• สูตรพื้นฐานการคำนวณ Gear Ratio

Gear Ratio = Motor RPM ÷ Output RPM

• ตัวอย่างการคำนวณอัตราทดเกียร์

มอเตอร์ 1,450 RPM ต้องการรอบขาออก 48 RPM

อัตราทด 1,450 ÷ 48 ≈ 30

ดังนั้นควรเลือก Worm Gear อัตราทดประมาณ 30:1

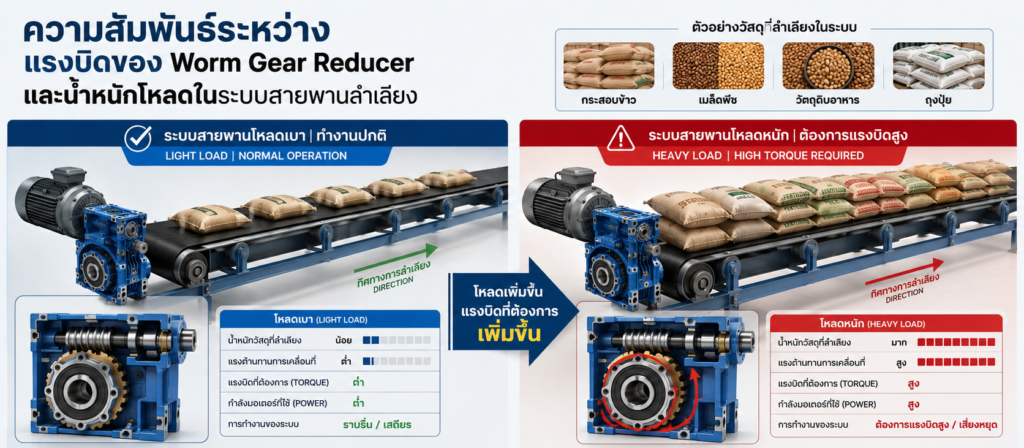

🔹ขั้นตอนที่ 3 คำนวณแรงบิดที่ต้องการ

แรงบิดเป็นปัจจัยสำคัญที่สุดในการเลือกเกียร์ โดยเฉพาะ Conveyor ที่บรรทุกน้ำหนักมาก

• ตัวอย่างโหลดที่ต้องการแรงบิดสูง

  •   • สายพานลำเลียงกระสอบข้าว

  •   • สายพานลำเลียงเมล็ดพืช

  •   • สายพานลำเลียงวัตถุดิบอาหาร
  •   • สายพานลำเลียงปุ๋ย

สายพานลำเลียงที่กล่าวข้างต้นล้วนต้องการแรงบิดสูงกว่าสายพานทั่วไป

หากเลือก Torque ต่ำเกินไป เกียร์จะมีอายุการใช้งานสั้นลง

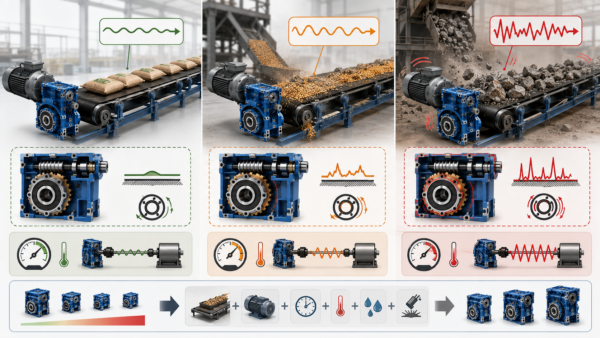

🔹ขั้นตอนที่ 4 พิจารณา Service Factor

หลายโรงงานมักเลือกเกียร์ตามกำลังมอเตอร์เพียงอย่างเดียว

แต่ในทางวิศวกรรมควรพิจารณา Service Factor ร่วมด้วย

• ค่า Service Factor ตามลักษณะโหลด

  •   • โหลดปกติ Service Factor 1.0 – 1.2

  •   • โหลดกระแทกปานกลาง Service Factor 1.3 – 1.5

  •   • โหลดกระแทกสูง Service Factor 1.6 – 2.0

สรุปการเลือก Worm Gear Reducer

สำหรับระบบสายพานลำเลียง (Conveyor)

การเลือก Worm Gear Reducer ที่เหมาะสมต้องพิจารณาทั้งอัตราทด แรงบิด โหลดการใช้งาน

และสภาพแวดล้อมในการทำงาน
